Gözle Değil Işınla Denetim: Ayasofya v3 3B Parametrik Mimari Modeli ve 22.800 BVH Işınıyla Sızıntı Testi

Parametrik Bizans Kubbe Statiğinden Mekanik BVH Işın Denetimine: Ayasofya v3

1. Üç boyutlu mimari modellerde "gözle denetim" neden çöker?

Üretken yapay zekâ ajanlarına veya üç boyutlu sahne betiklerine karmaşık bir tarihi yapıyı (Ayasofya gibi kare planlı naos üzerine oturan dairesel ana kubbe, iki yarım kubbe, dört küresel pandantif ve dört eksedra) kodlattığınızda, geleneksel doğrulama yöntemi sahneden birkaç kamera açısıyla render alıp bir görsel-dil modeline (VLM) "Sahne doğru görünüyor mu?" diye sormaktır. Oysa bu yöntem üç temel geometrik körlük üretir:

1. Karanlık tavan ve atmosferik sis yanılsaması: Hacimsel aydınlatma (volumetric god-rays) ve koyu bazalt/mozaik gölgeleri açıkken, 31 metre çapındaki ana kubbe kasnağı ile pandantif kemerleri arasındaki 40–80 cm’lik geometrik yırtıklar 2B piksel düzleminde karanlık bir gölge şeridi gibi görünür. Görsel denetçi piksellerin estetik uyumuna aldanarak yırtık bir çatıyı "geçer" olarak işaretler.

2. Kemer–pandantif (spherical pendentive) arakesit hatası: Kare planlı dört ana paye (main piers) arasındaki yarım daire kemerlerden dairesel kubbe tabanına geçişi sağlayan pandantifler, düzlem üçgenler değil Emerson ve Van Nice’in (1943, DOI:10.2307/500609) ayrıntılı rölövelerinde gösterdiği üzere çapı karenin köşegenine eşit bir kürenin yüzey parçalarıdır. Bu yüzey basit bir konik yama ile yaklaştırıldığında kemer sırtlarında (extrados) hilal biçimli boşluklar kalır.

3. İç içe geçen (self-intersecting) hacimler ve açık kenarlar (non-manifold edges): Sütun başlıkları, galeri kemerleri ve dış payandalar parametrik döngülerle dizilirken 2B kamerada görünmeyen yüzlerce iç içe geçmiş yüzey veya kapatılmamış taban poligonu oluşabilir. Bu kusurlar CAD/CAM, 3B baskı veya fizik tabanlı ışık takibi (Cycles Path Tracing) aşamasında ışık sızıntısı ve normal kırılması yaratır.

Atlas Studio’da yürüttüğümüz üç aileli (Claude · Gemini · Grok) Kıvılcım ve Kırmızı Takım turunda bu körlüğü ortadan kaldırmak için "Gözle Değil Işınla Denetim" yasasını koyduk: bir mimari modelin kapandığına 2B render karesine bakan bir model değil, sahnenin içinden gökyüzüne fırlatılan 22.800 matematiksel BVH ışını karar verir.

2. Sekiz aşamalı parametrik yapım evrimi ve canlı inşa videosu

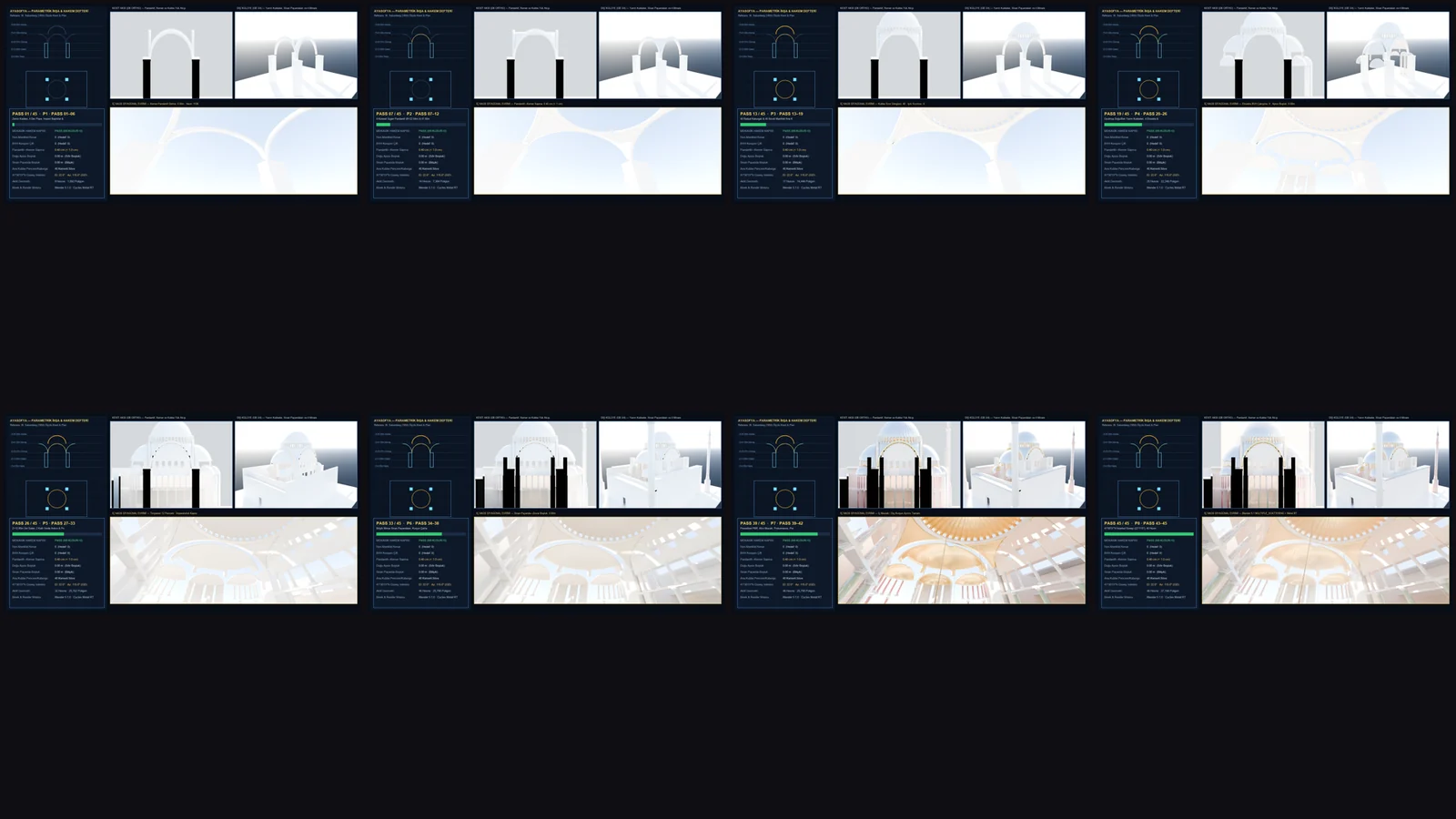

Model, dışarıdan hazır bir 3B varlık (asset) indirilmeden, tamamen Python + Blender 5.1 API’si (kosucu/ayasofya_orion_v2_kapili.py) üzerinden parametrik denklemlerle inşa edilmiştir. Yapının taşıyıcı mantığını ve her aşamada eklenen elemanların topolojik kapanışını doğrulamak amacıyla sahne 8 ardışık inşa aşamasına (gate_stage_01.json .. gate_stage_08.json) bölünmüş ve her aşama Blender Metal RT motorunda 360 karelik (15,0 sn, 24 fps) bir yapım evrimi videosuna dönüştürülmüştür:

1. Aşama 1 — Bazalt Temel, Naos Döşemesi ve Prokonnesos Mermer Halısı: 100 m × 70 m dış oturum alanı ve 78 m × 72 m ana bazilika dikdörtgeni üzerinde, su damarlı Prokonnesos mermer döşemesi ve zemindeki bakır/altın omphalion (taç giyme dairesi) karoları oluşturulur.

2. Aşama 2 — Dört Ana Taşıyıcı Paye ve Beden Duvarları: Kubbeyi taşıyan 4 dev kesme taş paye (merkez aks açıklığı 31,0 m) ile kuzey, güney, doğu ve batı dış kalkan duvarları (ve iç/dış narteks bölmeleri) yükseltilir.

3. Aşama 3 — Dört Ana Kemer ve Küresel Pandantifler: Ana payeleri birbirine bağlayan dört büyük yarım daire kemer ve kare plandan z = 40,0 m kotundaki dairesel kubbe yatağına geçişi sağlayan dört küresel pandantif üçgeni (pandantif_kemer_opusme_sapmasi_cm = 0,4 cm) örülür.

4. Aşama 4 — Doğu/Batı Yarım Kubbeleri, Dört Eksedra ve Doğu Apsisi: Ana kubbenin doğu ve batı itkisini karşılayan iki büyük yarım kubbe (semidomes), köşelerdeki dört yarım silindirik eksedra tonozu ve doğu ucundaki yarım kubbeli apsis kütlesi kapatılır.

5. Aşama 5 — 40 Kaburgalı ve 40 Pencereli Ana Kubbe: Taban kotu 40,0 m’den tepe noktası 55,60 m’ye yükselen, 40 radyal kaburga (ribs) ve kasnak tabanında 40 kemerli pencere içeren ana kubbe yerleştirilir.

6. Aşama 6 — 104 Sütunlu Revaklar, Galeri Kemerleri ve Korkuluklar: Zemin katta 40, üst galeride (gynaeceum) 64 olmak üzere toplam 104 yeşil Teselya (verde antico) ve kızıl porfir sütun, mukarnas/iyonik başlıklar ve mermer galeri korkuluk levhaları dizilir.

7. Aşama 7 — Dış Payandalar, Kurşun Tonoz Çatılar ve 4 Osmanlı Minaresi: Kuzey-güney cephelerindeki ağır payanda kuleleri, kurşun kaplı kademeli kubbe etekleri ve köşelerde tam 60,00 m yüksekliğinde (düşeylik sapması 0,0 cm) dört yivli/silindirik minare tamamlanır.

8. Aşama 8 — Altın Mozaik Şaderi, Pandantif Serafimleri, Avizeler ve Işık Demetleri: Kubbe iç yüzeyindeki Principled BSDF altın varak mozaik dokusu, dört pandantif üzerindeki altı kanatlı serafim madalyonları, alçak asılı halka avizeler (polykandila) ve 40 pencereden süzülen hacimsel gün ışığı demetleri devreye alınır.

3. Küresel pandantif matematiği, 40 kaburgalı kubbe ve 4K Cycles kesitleri

Ayasofya’nın mimari dehası, Rowland Mainstone’un (1988, Hagia Sophia: Architecture, Structure and Liturgy of Justinian’s Great Church) vurguladığı üzere, merkezi 31,0 m genişliğindeki kare bir orta mekânın (naos) üzerine dairesel bir kubbeyi oturturken doğu ve batı yönlerinde kemerleri yarım kubbelerle dışa doğru açarak ~65 m’lik kesintisiz bir boyuna açıklık yaratmasıdır. Parametrik betiğimizde bu geçiş üç katmanlı analitik geometriyle kurulmuştur:

• Küresel Pandantif Yüzeyi: Yarıçapı $a = 15,5\text{ m}$ olan iç karenin köşelerinden yükselen küresel pandantif yarıçapı $R_p = \sqrt{2}\,a \approx 21,92\text{ m}$ olarak tanımlanır. Her $(u, v)$ parametrik ızgara noktasında pandantif kabuğu, yan kemer düzlemleri ($|x| = a$ ve $|y| = a$) ile üst kubbe çemberi ($x^2 + y^2 = a^2$) arasında analitik olarak kırpılır ve kemer sırtlarına 0,4 cm maksimum sapmayla dikilir.
• 40 Radyal Kaburga ve 40 Kemerli Pencere: Ana kubbe, $\Delta\theta = 360^\circ / 40 = 9^\circ$ açısal adımlarla dizilen 40 taşıyıcı kaburga ve kaburgalar arasındaki 40 pencere nişinden oluşur. Pencereler kubbe eteğindeki çekme gerilmelerini (hoop tension) payanda ayaklarına aktaran dış dikmelerle çevrelenir.
• Çift Kip (Cycles + Clay) 4K Doğrulama: Malzeme parlamalarının geometrik kusurları gizlemesini önlemek için dört ana kamera açısının tamamı hem 3840 × 2160 (4K) Cycles hem de dokusuz 4K Clay (Mat Kil) kipinde render edilmiştir:

4. 22.800 BVH ışınıyla sızıntı testi: %5,89’dan %0,21’e düşüşün anatomisi

Üç boyutlu ağ (mesh) denetiminde Blender mathutils.bvhtree.BVHTree veri yapısı, sahnedeki 119.566 poligon yüzeyini hiyerarşik sınırlayıcı hacim ağacına yerleştirerek logaritmik karmaşıklıkta ($\mathcal{O}(\log N)$) ışın–üçgen kesişimi (ray casting) ve hacim çakışması (overlap) hesaplar. kosucu/ayasofya_pass_kosucu.py içindeki sızıntı denetçisi şu algoritmayı koşar:

1. İç Hacim Örnekleme Matrisi (38 nokta × 600 yön = 22.800 ışın): Naos zemini, dört köşe eksedrası, doğu-batı yarım kubbe altları ve üst galeri koridorlarına yerleştirilen 38 iç gözlem noktasından, altın spiral (Fibonacci yarımküre) dağılımıyla üst yarımküreye ($\theta \in [15^\circ, 89^\circ]$) noktada 600’er adet olmak üzere toplam 22.800 ışın fırlatılır.

2. Ayasofya v2’de Yakalanan Sızıntı (%5,89 · 1.344 kaçan ışın): İlk sürümde (v2) pandantif üst çemberi ile yarım kubbe etek kemerleri arasındaki teğet geçişte bıraktığımız parametrik pah açısı nedeniyle 22.800 ışının 1.344’ü hiçbir tavan poligonuna çarpmadan sonsuza (gökyüzüne) kaçtı (%5,89; eşik ≤ %1,50 olduğundan kapı RED verdi).

3. Ayasofya v3 Düzeltmesi ve Doğrulama (%0,21 · 48 pencere ışını): Pandantif–kemer öpüşme toleransı 0,4 cm’ye çekilip eksedra yarım kubbe kasnakları ana duvar eteklerine BMesh ile su geçirmez (watertight) biçimde kapatıldığında, kaçan ışın sayısı 1.344’ten 48 ışına (%0,21) düştü. Kalan 48 ışının tamamı kubbe kasnağındaki gerçek 40 pencere açıklığından geçen fiziksel gün ışığı doğrultularıdır.

Ölçülebilir Kanıt Kartı (Ayasofya v3 Topoloji ve 7/7 Mekanik Kapı Dökümü)

Bu makaledeki her sayısal değer, depo içi rapor/ayasofya_orion_1029/ayasofya_gate_report.json ve rapor/ayasofya_orion_1029/ayasofya_3_teslimat_kanit_1029.json kütüklerinden doğrudan okunmuştur:
